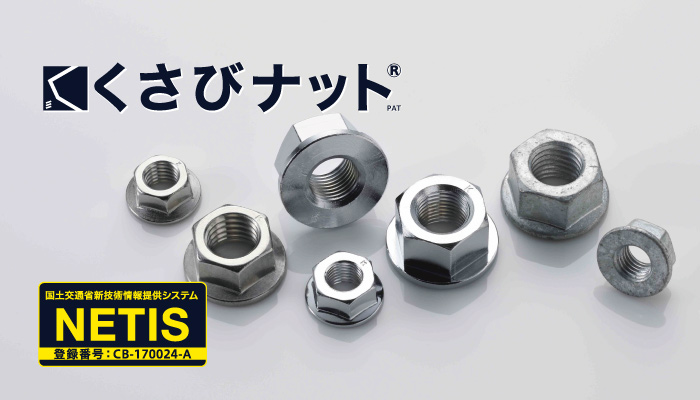

非対称ねじ山を利用した強力なゆるみ止めナット。高保持力・高効率・高耐力・高信頼性を、低コストで実現した画期的なロックナットです。

傾斜面（クサビ面）を備えた特殊な谷底形状がクサビ効果を生みボルトをがっちりロック。ナット着座までは手で挿入できるフリー・スピニング・タイプで高い作業性をお約束します。

非対称ねじが持つ応力の均等分散効果とシンプルな構造により高い耐力を発揮。熱処理なしでもグレード8並の強度を持つ非常に信頼性が高いナットです。

構造・製法、ともにシンプルそのもの。お求め易い低価格を実現。今、ご使用されているロックナットによっては30～50%のコストダウン提案ができます。

均一な応力分布（高保持力、高強度）

全てのねじ山に均等に荷重が分布。その為、ゆるみにくく、引張強度も高くなります。ボルトの疲労の低減にもつながります。

ロック効果の原理

谷底傾斜部（クサビ面）が、ボルトの半径方向への荷重を増幅。あたかもボルトをシュリンク（圧縮）するように作用。少ないナット回転角でも、クサビ効果により高い拘束力が発生し、ボルトをがっちりロックします。

フリー・スピン状態

手で軽く挿入できます。通常のナット同様、締結トルクをかけるまでは摩擦は発生しません。

ロック状態

ナットが着座し、トルクがかかるとクサビ面がボルトねじ山頂に接しがっちりロックします。

NAS3350 振動試験

軸直角への振動と衝撃を加えます。1分間に約1760サイクル最長17分間の試験です。(最大 30,000 サイクル) 〈評価基準〉 ●ナットが1回転以上ずれないこと ●試験品に破損が認められないこと

ユンカー式振動試験

軸直角方向へ振動を加えます。1 分間に約750サイクル、最大2,000サイクルの試験です。 〈評価基準〉 ●締結時の軸力を100%として、試験後の残留軸力が40% 以上であること

キャップ付きくさびナット

クリップくさびナット

フランジ溶接くさびナット

クリンチングくさびナット
